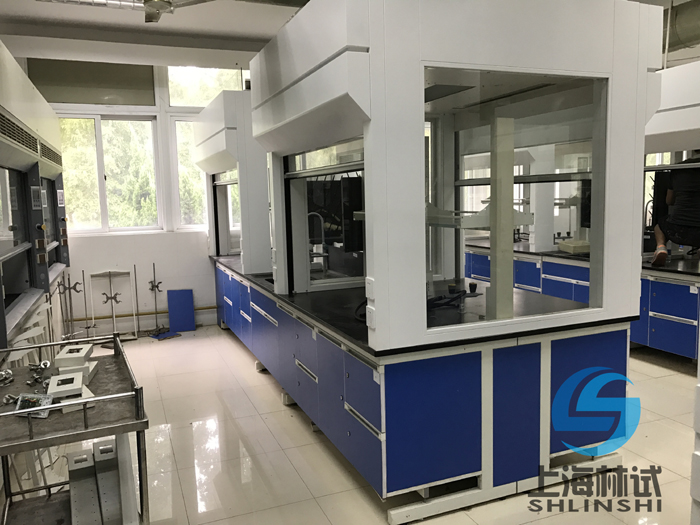

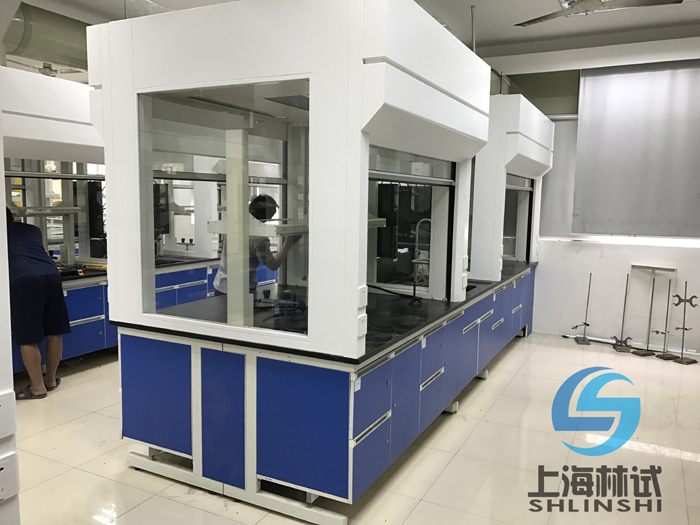

全钢链条通风柜（尺寸：1200/1500/1800*850*2350） 单位：mm
1、柜体为优质 采用1.0mm/1.2mm厚鞍钢/宝钢镀锌钢板折弯一次成型后焊接制作，表面经酸洗、磷化处理，“阿克苏牌”环氧树脂喷粉处理,具有耐腐蚀、耐酸碱。
1、内衬板、导流板：采用厚度为5mm厚抗倍特耐腐蚀板材制作，导流板设计使柜内无排风死角，各种比重气体均能顺利排出柜外。
3、顶板：采用模具开模生产的PP整体成型制作，呈锥形设计，风阻小，并有接液槽设计，防止管道内液体回流到柜内。
4、照明、插座：在顶板上配置30W日光灯，左右立柱配置220V、10A带防水保护盖多功能插座3个。
5、推拉门：设计为双悬式玻璃门，材质为5mm厚钢化玻璃，可上下开启，操作方便灵活，推拉门底部设计有橡胶减振垫块，以减少开关时的冲击。

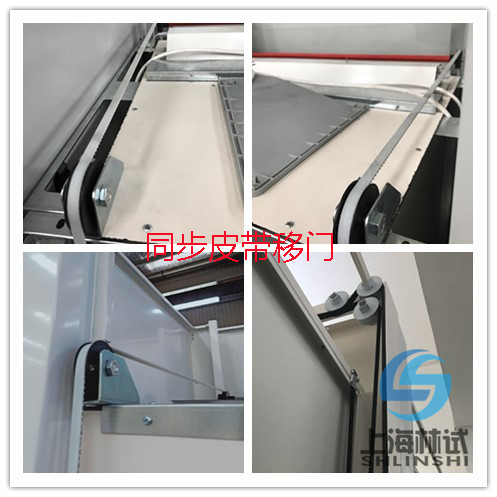

6、传动：双悬玻璃门通过导轨、配重组、金属链条等同步传动，上下开启灵活方便，噪音小、使用寿命长。
7、台面部分：采用“盛富莱牌”实芯理化板、“佛雅”实芯理化板、“富美家”实芯理化板、“上海威盛亚”实芯理化板、“荷兰千思板”、“环氧树脂板”。厚度为12.7mm厚、13mm厚、16mm厚、19mm厚、25mm厚，12.7mm和13mm厚台面边加厚到25.4mm和26mm，并倒角磨边处理，表面耐酸碱、耐腐蚀、易清晰、防水。
8、下柜体：优质采用1.0mm/1.2mm厚鞍钢/宝钢镀锌钢板折弯一次成型后焊接制作，表面经酸洗、磷化处理，“阿克苏牌”环氧树脂喷粉处理,具有耐腐蚀、耐酸碱。采用金属防腐合页，单门开启时承重25KG不变形，下柜一侧带可调层板。
9、工艺说明：
9.1、所有钢板焊接经环氧树脂粉喷涂后，目视平整无焊点。所有水、电、气路要求安全、适用，并隐藏式安装。在柜体两侧设维修孔方便维修和安检。
9.2、三块导流板使处于不同高度空间的有害气体分别从不同的段区排出。通风柜以操作表面风速0.5m/sec的速度将通风柜中的空气排出，确保无任何残留气体存在。通风效率高，排风量为1500m3/h左右，且噪.声小。
9.3、下部柜体门板：采用 1.0mm/1.2mm 优质鞍钢/宝钢冷轧钢板，无焊连接可拆卸。门板带减震垫。在数控加工中心、剪裁、定位打孔、折弯焊接后成型，酸洗磷化处理后喷涂环氧树脂粉末高温烘烤固化。
1）柜体操作门开启高度：0—700 mm。
2）工作面风速：0.4—0.6m/s。
3）噪音：<60db。
|
